目的:

  通过接触角测试仪来测试玻璃镜片表面特性,由水滴角度来间接分析玻璃表面疏水程度,以利判断产品表面防污力。分为以下三种测试方法:

  1.直接在成品上面做水滴角度测试。

  2.表面未处理前做水滴角度测试。

  3.耐磨若干次以后再做水递角测试。

  通过三种测试对比水滴角度,严格把控每一关,保证产品的最高品质

  状况:

  镀膜或表面处理处理后,肉眼无法分辨其处理效果,是否达到防指纹及耐磨状况,通过水滴角测量,以减少返工或不良品浪费。

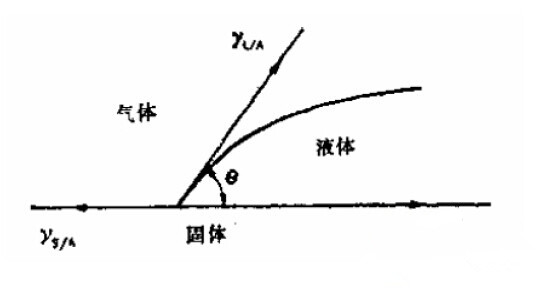

  水滴角测试仪器基本原理:水滴角的定义为在固、液。气三相交界面处,气-液相界面与固-液相界面之间的夹角,水滴角是显示固体表面湿度的尺度,利用大部分固着物液滴进行测定,低接触角表示湿度高(亲水性)表面易粘贴。高接触水滴角表示表面显示疏水性,表面有机污染较重或表面附着力差。与平坦的固体表面像接触的液体的接触角,通过液体-固体-气体接合点中水珠曲线的终点和固体表面的接触点测定出来。

  接触角测试仪操作流程

Responsive image


  接触角测试仪;静滴法使用步骤简介(θ/2法):

  启动:启动接触角测量仪应用程序。

  液滴法操作步骤:

  首先调整水平,再把试样置于工作台上,利用微量进样器调整液滴的量,使在针头形成液滴,转动旋钮使工作台上移,让试样表面与液滴接触,再下移工作台,试样上即可留下液滴。点击冻结后,即可按下述方法进行接触角的测量。将所显示的测量尺通过点击快捷按钮左移或右移或上移或下移移至,测量尺与液滴边缘相切。然后点击下移下移测量尺将交叉点与液滴边缘重合,点击左旋按钮,将测量尺与液滴一边相交,再点击计算,即可求出接触角。

  接触角测试仪:Owens二液法计算固体表面能(固体表面张力)

  本仪器还提供了Owens二液法计算表面能的功能,具体方法如下:

  利用已知液体的表面能γL和其分项γLD、γLP,(γLD为色散力,γLP为极性力)并测出液体在固体表面上的接触角θ,侧通过程序就可以计算出固体的表面能。

  用Owens法计算表面能时,所选的两种测试液必须满足如下的条件:两种液体的γLP/γLD值不能接近,而且两者的差距越大越好;

  两种液体必须有不同的极性,即必须从极性液体中和非极性液体中各选一种液体。

  测试液不能使固体的表面发生溶解、膨胀和变形等。

  在计算表面能时,需要将液体A和液体B的色散力、极性力和分别测得的接触角填入界面中。然后按“OK”键即可以计算出固体的表面能。

  名称:接触角测试仪

  应用领域包‌‌含:玻璃,LCDLCM平板显示器、蓝宝石玻璃、手表镜片,手机和笔记本电脑的按键及外壳,CMOS摄像头及数码相机零组件,Si,InP,GaAs晶圆、晶片、光纤、电路板、X-ray镜片、UV/IR镜片、光盘读写头零组件、光学元件等的水滴、接触角测试。
