Test item 测试名称: IPxx 防水防尘等级

Test info 测试内容:

防水试验
Water Proof Test
IEC 60529-2013,AMD.2-2013 IPX1&IPX2 IPX1:
用滴水箱、外壳置于转台上、水流量1mm/min
试验持续时间10min
IPX2:
用滴水箱、外壳在四个固定的位置上倾斜15°、水流量3mm/min、每一个倾斜位置2.5min

GB 4208-2008 IPX1&IPX2
ISO 20653:2013  IPX1&IPX2
GB 4942.1-2006 IIPX1&IPX2
DIN 40050-9-1993IPX1&IPX2
(已废止)
IEC 60529:1989,AMD.2-2013 IPX4 淋水喷头能力范围:
1. 孔径: Φ0.5
2.
孔数:121 个孔
3. 管径:15mm
4.
流量:600L/H
5.
压力:50~150KPa
6.
时间控制:5min
7.
温度:0-60

摆管测试能力范围:
1. 摆管半经:200mm, 400mm,  600mm, 800mm1000mm (SHMR只有1000mm)
2.
喷孔数量:最大62
3. 摆管摆幅(垂线两侧)±180°,±90°±60°(可调,180°为近似值)
4.
摆管高度:不可调
5. 摆管淋雨流量:每孔0.07L/min1±5%)乘以孔数
6. 试样转台:转盘直径60cm,高度可调;
7. 试验台转速:不旋转
1. 摆管测试只能做常温
2. IPX3~4:有摆管及花洒的测试方式,需根据标准和客户指定的方式进行测试;
3. 若客户不具体指明以摆管或花洒喷头测试的,则各实验室按各自常规做法进行
GB 4208-2008 IPX3&IPX4
ISO 20653:2013  IPX3X4
GB/T 4942.1-2006 IPX3&IPX4
DIN 40050.9:1993 IPX3X4
(
已废止)
IEC60598-1-2014 IPX3X4
GB 7000.1-2007 IPX3X4
GB 4208-2008 IP X5X6
ISO 20653:2013 IP X5X6
(
已废止)
IEC 60529:1989,AMD.2-2013 IP X5X6
(
已废止)
GB/T 4942.1-2006 IPX5&IPX6
DIN 40050.9:1993 废止 IPX5X6
IEC60598-1-2014 IPX5X6
GB 7000.1-2007 IPX5X6
ISO 20653:2013 IPX6K
DIN 40050.9:1993 废止 IPX6K
IEC 60529:1989,AMD.2-2013 IP X7 测试条件:水深 1m
样品尺寸500mm
计价原则:
1. IPX7~8是按实际仪器可测试的水压面积来计算测试容量的,可进行批量测试;
2. 若一批可以放得下,就按报价单上的单价+100/pc
3.
如果需要分批,那就把每批的价格加起来即可
水压面积:
IPX7的以总面积不超过400×400mm
GB 4208-2008 IP X7
ISO 20653:2013 IP X7
GB/T 4942.1-2006 IPX7
DIN 40050-9:1993 废止 IPX7
IEC60598-1-2014 IPX7
GB 7000.1-2007 IPX7
DIN 40050.9:1993 废止 IPX8
IEC 60529:1989,AMD.2-2013 IP X8
GB 4208-2008 IP X8
ISO 20653:2013 IP X8
GB/T 4942.1-2006 IPX8
测试条件:水深1~3m
样品尺寸500mm(300)
需客户指定测试时间和水深
括弧内为实验室能力范围
计价原则:
1. IPX7~8是按实际仪器可测试的水压面积来计算测试容量的,可进行批量测试;
2. 若一批可以放得下,就按报价单上的单价+RMBxxx/pc
3.
如果需要分批,那就把每批的价格加起来即可
水压面积:
IPX8的面积不超过直径D=300mm的可为一批
测试条件:水深3~5m
样品尺寸500mm(300)
测试条件:水深5~8m
样品尺寸500mm(300)
测试条件:水深8~10m
样品尺寸500mm(300)
测试条件:水深 > 30m 50m
样品尺寸500mm
ISO 20653:2013 IPX9K
DIN 40050.9:1993 废止 IPX9K
JIS D0203:1994   R1R2
JIS D0203:1994  S1
JIS D0203:1994   S2
VW80101-2009 水温:0~4
BMW GS95003-4-2010
ISO16750-4:2010   5.4.2 水温:0~4,100cycles
FLTM BO 160-04:2004 水温:常温~80
PV1503-2008 Method B, C
防尘试验
Dust Proof Test
IEC 60529:1989,AMD.2-2013 IP5X 滑石粉
GB 4942.1-2006 IP5X
GB 4208-2008  IP5X
DIN 40050.9:1993  IP5KX
(已废止)
波特兰水泥
ISO 20653:2013  IP5KX 亚利桑那粉
IEC 60529:1989,AMD.2-2013   IP6X
(已废止)
滑石粉
GB 4942.1-2006 IP6X
GB 4208-2008  IP6X
DIN 40050.9:1993  IP6KX
(已作废)
波特兰水泥
ISO 20653:2013 IP6KX 亚利桑那粉
防异物试验
Protection against access of foreign objects
IEC 60529:1989,AMD.2-2013 IP3X.IP4X IP3X:测试杆直径2.5mm,长100mm
IP4X:
测试杆直径1.0mm,长100mm

GB 4208-2008 IP3X.IP4X
DIN 40050.9:1993  IP3X.IP4X
(已废止)
GB 4942.1-2006 IP3X.IP4X
ISO 20653:2013  IP3X.IP4X

(1)IPX 1
方法名称:垂直滴水试验
试样放置:按试样正常工作位置摆放在以 1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于 200mm
试验条件: 滴水量为 10.5 mm/min, 持续时间:10 min

(2)IPX 2
方法名称:倾斜 15°滴水试验
试样放置:使试样的一个面与垂线成 15°角,样品顶部至滴水口的距离不大于 200mm 。每试验完一个面后,换另一个面,共四次。
试验条件: 滴水量为 30。5 mm/min , 持续时间: 4×2。5 min( 共10 min )

(3)IPX 3
方法名称:淋水试验
试验方法a.摆管式淋水试验
试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于 200mm ,样品台不旋转。
试验条件:水流量按摆管的喷水孔数计算,每孔为 0。07 L/min ,淋水时,摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°, 共 120°。每次摆动( 2×120°) 约 4s, 试验时间:连续淋水 10 min

试验方法: b.喷头式淋水试验
试验设备:手持式淋水溅水试验装置
试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm 至 500mm 之间
试验条件:试验时应安装带平衡重物的挡板,水流量为10 L/min

(4)IPX 4
方法名称:溅水试验
试验方法:a摆管式溅水试验
试验条件: 除后述条件外,与上述 IPX 3 之 a 款均相同;喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°,共约 360°。每次摆动 ( 2×360°) 约 12s

试验方法:b喷头式溅水试验
试验设备和试样放置:与上述 IPX 3 之 b 款均相同;
试验时间:与上述 IPX 3 之 b 款均相同, 即按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 5min

(5)IPX 5
方法名称:喷水试验
试验条件:使试验样品至喷水口相距为 2。5m ~ 3m ,水流量为 12。5 L/min ( 750 L/h )
试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 3 min

(6)IPX 6
方法名称:强烈喷水试验;
试验条件:使试验样品至喷水口相距为 2。5m ~ 3m ,水流量为 100 L/min ( 6000 L/h )
试验时间:按被检样品外壳表面积计算,每平方米为 1 min(不包括安装面积)最少 3 min

(7)IPX 7
方法名称:短时浸水试验
试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m 。试样顶部到水面距离至少为 0。15m
试验时间: 30 min

(8)IPX 8
方法名称: 持续潜水试验


Test limit 限量要求:

第一个X表示: 防尘等级
0
:没有保护
1
:防止大的固体侵入
2
:防止中等大小的固体侵入
3
:防止小固体进入侵入
4
:防止物体大于1mm的固体进入
5
:防止有害的粉尘堆积
6
:完全防止粉尘进入

第二个X表示: 防水等级
0
:没有保护
1
:水滴滴入到外壳无影响
2
:当外壳倾斜到15度时,水滴滴入到外壳无影响
3
:水或雨水从60度角落到外壳上无影响
4
:液体由任何方向泼到外壳没有伤害影响
5
:用水冲洗无任何伤害
6
:可用于船舱内的环境
7
:可于短时间内耐浸水(1m
8
:于一定压力下长时间浸水

Lead time 测试周期: 常规 regular 12 working days

Sample size 送样规格: 2pcs

Others:
1. 寄样的时候需要和让客户确认将电费的两端做好处理,并告之观察哪部分是进尘?哪个部分是进水的?

Sample for reference 参考图片:
Responsive image

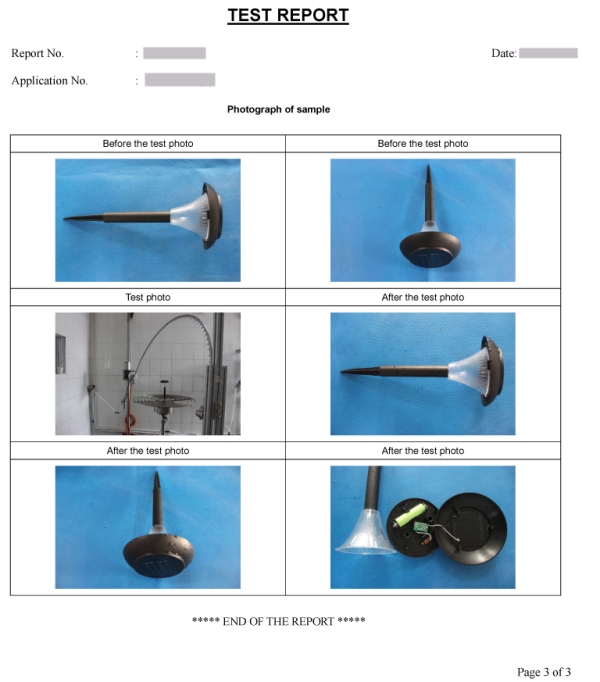

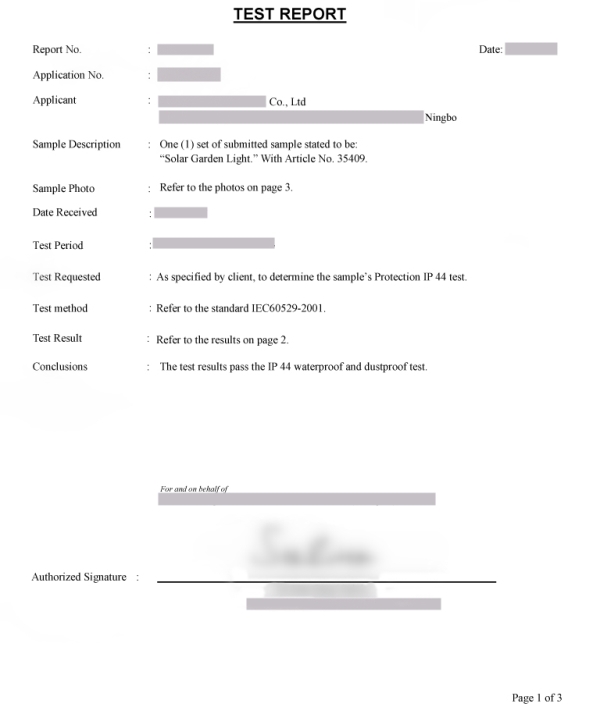

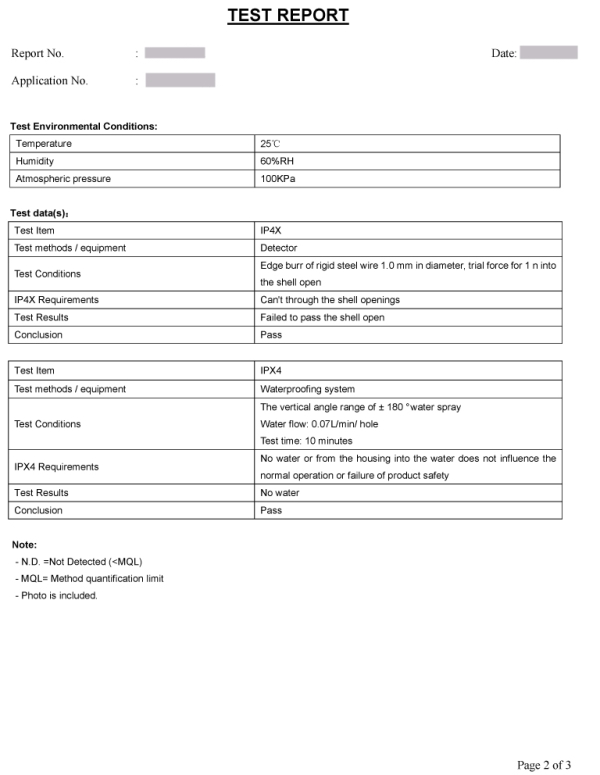

Sample Report 报告样本:
Responsive imageResponsive imageResponsive imageResponsive image
