Passive filter units for electromagnetic interference suppression - Part 2: Sectional specification: Passive filter units for which safety tests are appropriate - Test methods and general requirements
当详细规范有规定时,在多刀开关的情况下,每对触点的耐久性试验应负载电路来进行测试。
在动作周期内的关、断期间应监枧多刀开关每组触点的正确电气动作。
试验单刀开关时,应将试验电路的Jr与J2点短路。
开关应经受动作10000周,除详细规范另有规定外,占空系数约为50%。
循环速度为7~12周/分。为了获得随机的负荷条件,开关闭合不应与电源频率同步。
初始和最后测量
a) 试验开始前和结束后,应测量接触电阻和温度。.
b) 试验结束后,应测量绝缘电阻并作耐电压试验。
当详细规范要求作该试验时,应规定出下列详细内容:
a) 样品的准备;
b) 施加的电压E;
c) 试验电流(应不大于样品正常的额定电流);
d) 浪涌电流(已知时);
e) 要求的周数,若不是10 000周;
f) 初始和最后的测量要求;
g) 附加要求(如果有的话)。
开关直流耐久性试验
开关以每分钟10~17周的速度作开或关的动作,如图35所示。加负荷动作5000周,接着无
负荷动作5 000周。在开关的通断过程中,开关断开时间应不少于1s。
经10000周动作后的开关允许试验要求继续动作到25000次。但对开关不作进一步的检验。
动作10000周后应进行下列试验:
a) 对开关进行外观检查,应无可见损伤。
b) 按规定测量操作开关的开关力矩其值应不超过详细规范的规定。
c) 按规定测量开关绝缘电阻,应不小于有关规范规定的值。
d) 按规定测量开关接触电阻,应小于有关规范规定的值。
e) 开关在带负荷的情况下动作5~10周并对每一开关触点的正常电气动作加以监视。
f) 按规定进行开关的耐电压试验,应无击穿和飞弧。

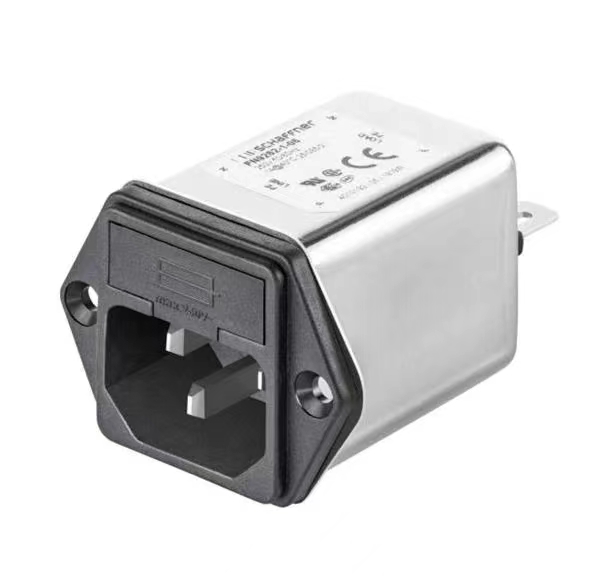

Photo for reference 涉及图片:
