Test or certification item 测试或认证名称: GB 50312 综合布线系统工程验收规范

Test or certification info 测试和认证相关内容:

本规范适用于新建、扩建、改建建筑与建筑群综合布线系统工程验收，覆盖铜缆布线、光缆布线、光纤到用户单元（FTTD）、通信基础设施配套布线等典型场景，包含工作区、配线子系统、干线子系统、设备间、进线间及管理系统全架构。验收对象涵盖线缆、接插件、配线设备、终端设备及安装工艺、标识体系、竣工文档等全要素。工程技术文件与合同约定的验收指标不得低于本规范要求，特殊场景（如工业环境、高电磁干扰区域）可在本规范基础上补充专项要求，但不得降低核心验收标准。

核心检测要求与技术指标

（一）进场检验与环境验收

1. 器材检验：核查线缆、光缆、配线架、模块、跳线等产品的型号规格、认证报告、出厂合格证，确保与设计文件一致；铜缆需验证导体材质、绝缘层性能，光缆需核查纤芯类型、衰减指标，杜绝非标产品进场。

2. 环境验收：设备间、进线间的温湿度、防尘、防静电、接地电阻需满足设计要求；桥架、线管、机柜安装空间及承重能力达标，电磁兼容（EMC）条件符合布线系统运行要求，为后续施工与测试奠定基础。

（二）安装工艺验收

1. 缆线敷设：铜缆与光缆的弯曲半径、牵引张力、敷设间距符合规范，避免过度拉伸、扭曲或挤压；桥架、线管内缆线填充率控制在合理范围，干线与配线子系统缆线分类敷设，减少信号串扰。

2. 终接工艺：铜缆模块、配线架端接需严格遵循色标规范，线对绞合度保留完整，端接牢固无松动；光缆熔接/机械连接损耗达标，光纤端面清洁无损伤，尾纤、跳线布局规整。

3. 标识管理：全链路标识（配线架、端口、缆线、信息插座）统一规范，编号与竣工图纸、管理文档一一对应，满足故障排查、链路扩容、变更管理的可追溯性要求。

（三）电气性能测试（核心验收环节）

1. 铜缆测试：依据链路等级（Cat5e、Cat6、Cat6A等），测试衰减、近端串扰（NEXT）、综合近端串扰（PSNEXT）、等效远端串扰（ELFEXT）、综合等效远端串扰（PSELFEXT）、回波损耗（RL）、传播时延、时延偏差等关键指标，测试阈值严格匹配规范要求，确保千兆、万兆及更高带宽传输性能。

2. 光缆测试：单模/多模光缆分别测试插入损耗、回波损耗、链路长度，测试波长适配传输场景（如多模850nm/1300nm、单模1310nm/1550nm），熔接接头平均损耗、机械连接损耗需控制在规范限值内。

3. 测试仪表与记录：测试仪表需经计量校准，测试数据实时存储，生成完整测试报告，报告需包含链路编号、测试参数、指标对比、合格判定，作为验收核心依据。‌

Lead time 周期:  常规服务 regular service 7-9个工作日  7 -9 working days （ URGENT service, to be confirm, 加急服务待定 ）

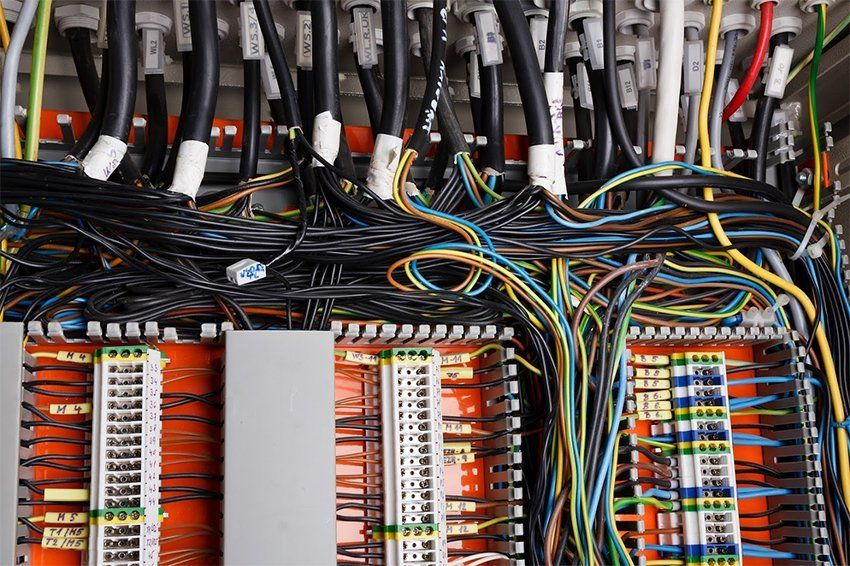

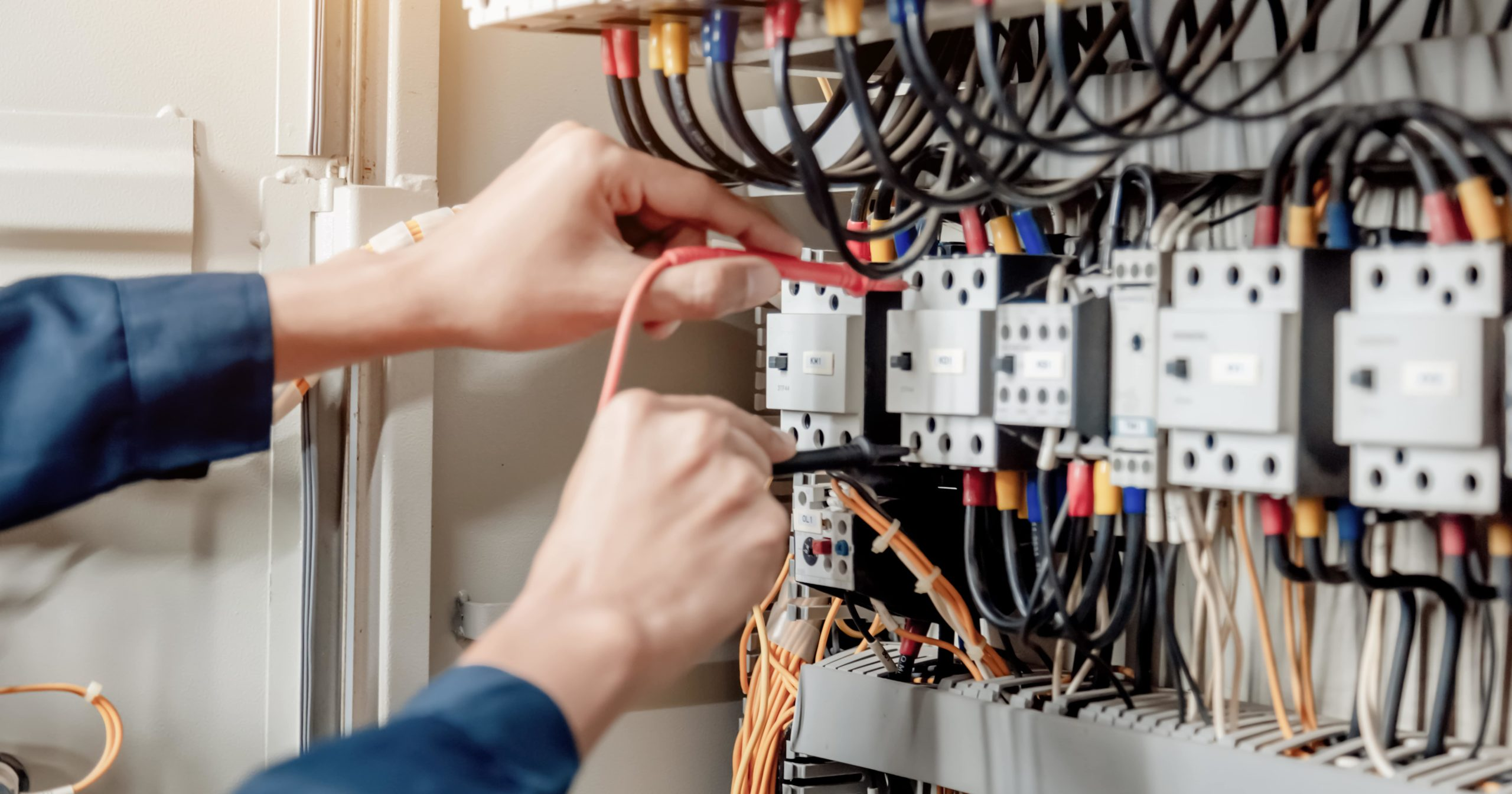

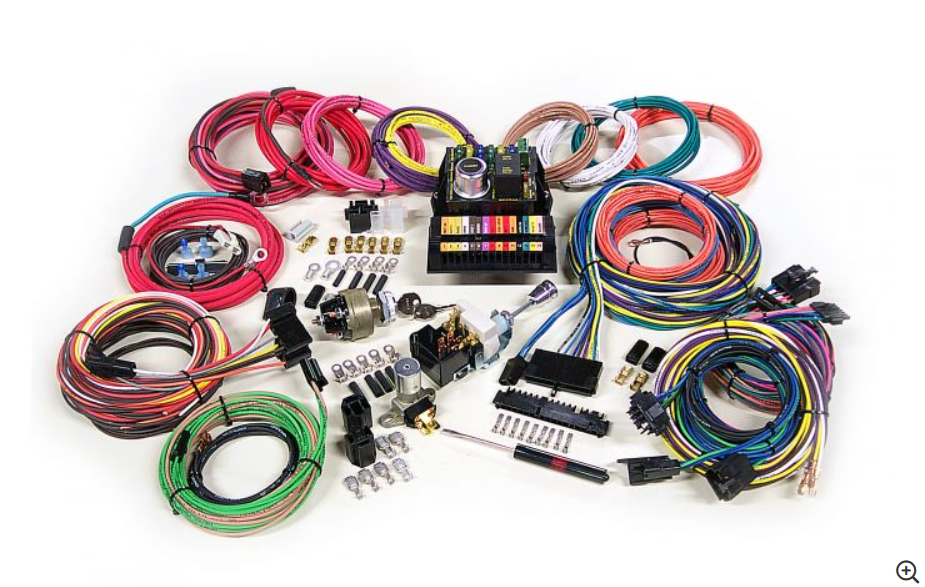

Photo for reference 涉及图片:
