4.2 Visual inspection

目击测试

4.3 Lens

镜片测试

4.3.1  Impact resistance

抗撞击测试

应使用安装在刚性支架上的完全组装好的潜水面罩测试抗冲击性, 使得钢球（直径25.4毫米，66克）通常从130厘米的高度落在透镜上。如果面罩为每只眼睛提供单独的镜片，或者为两只眼睛提供一个规则形状的镜片（例如圆形、椭圆形、矩形），钢球应在25mm直径范围内撞击透镜的几何中心。
如果单个晶状体覆盖双眼并且形状不规则（例如有鼻凹陷），则进行两次单独的测试
应在钢球在25 mm直径范围内击中每个眼睛的修改几何中心的情况下进行，镜片不得断裂。

4.3.2 Break pattern

中断模式测试

与4.3.1相同的程序，但球落下的高度应如下：从3m，该高度应增加50 cm，直到5m，然后最大为5.3 m
应增加高度，直到镜片断裂或达到最大高度。
受试镜片应封装在聚乙烯袋中，以便于碎片识别（厚度覆盖透镜的聚乙烯袋不得超过0075mm）。
结果解释：如果满足以下标准之一：
--镜片样品在受到落球5米；
--断裂模式应显示出无数小块的剥落表面，可能描述为颗粒状的、穿过并穿过整个晶状体区域。应检查镜片3分钟
撞击后。任何无裂纹的碎片都应进行测量和称重。

4.4 Head strap

头戴

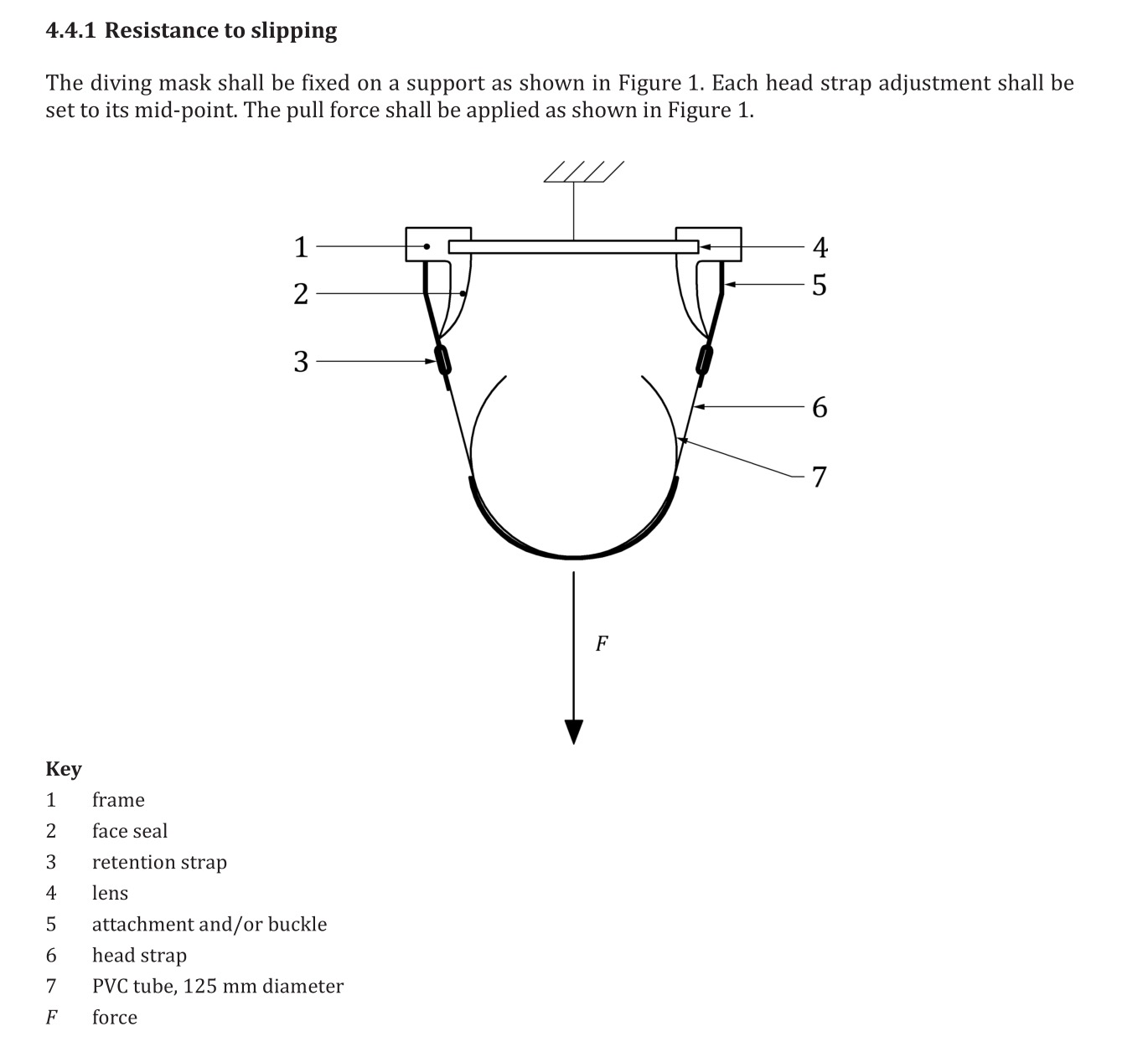

4.4.1 Resistance to slipping

防滑测试

4.4.2 Permanent linear deformation

永久线性变形
测试三个样品：织带的一端固定，将力施加在头带的自由端，如图2所示。拉伸试验后30分钟测量永久线性变形。

4.5 Water tightness test

水密性测试
a） 将干口罩水平支撑，面朝下，放在一张干净的干吸水纸上，这样
支撑件没有透镜和掩模之间的密封。向掩模腔的深度为20毫米或透镜上方可达到的最大深度以较低者为准。
30分钟后检查吸水纸和镜片外侧，不得有水可检测。
b） 将干燥的口罩面朝下水平放置在一个空碗中，并将其排列好，使水可以自由进入镜片的下侧，其内表面经过称重，从而形成面罩水中的负浮力。将水倒入碗中，深度至少为20毫米或最大这可以在透镜上方实现，以较低者为准。
30分钟后检查口罩内部，不得检测到水。所有测试将在三个潜水面罩样本上进行

4.6 Practical performance

实践测试

5 Marking

标签

6 Information supplied by the manufacturer

工厂提供产品信息确认
