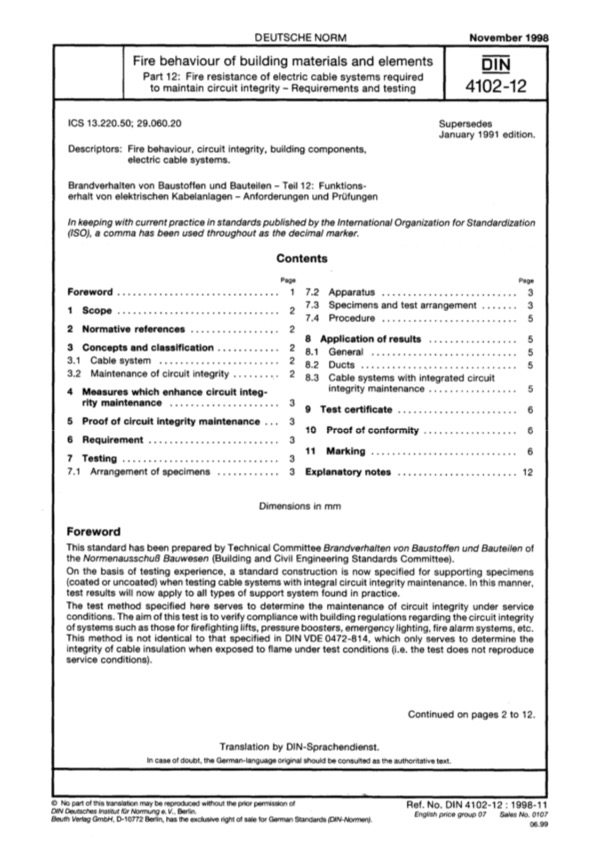

Fire behaviour of building materials and building components - Part 12: Circuit integrity maintenance of electric cable systems; requirements and testing
建筑施工、材料和部件测试
在德意志联邦共和国，地区国家建筑规范规定了建筑材料和建筑构件的防火性能要求。国家建筑法描述了建筑物的建造方式，即火灾的发展以及火灾和烟雾的蔓延。《建筑示范条例》（MBO）是作为标准和最低建筑规范制定的，旨在作为各自国家建筑法规的基础。
根据建筑物的用途、范围和高度，建筑物监管要求基本上是不同的。同时，对建筑材料的承重结构、防火、防热气和防烟的物理屏障提出了要求。
在定义和解释上存在以下差异：
建筑材料是基础材料
组件由基本材料制成
建筑产品是在工厂制造的建筑材料和部件
MBO在第四节中规定了建筑材料和构件防火性能的一般要求，如下所示：
建筑材料的防火技术特性定义如下：
不可燃
阻燃剂
正常可燃性
根据DIN 4102（A1、A2、B、B1、B2和B3）以及DIN EN 13501（A1、A2、B、C、D、E、F）进行分类。
部件的防火技术性能也根据以下方面的耐火能力进行区分：
耐火的
阻燃剂
高度阻燃
Norm refer 涉及标准：EN 50577

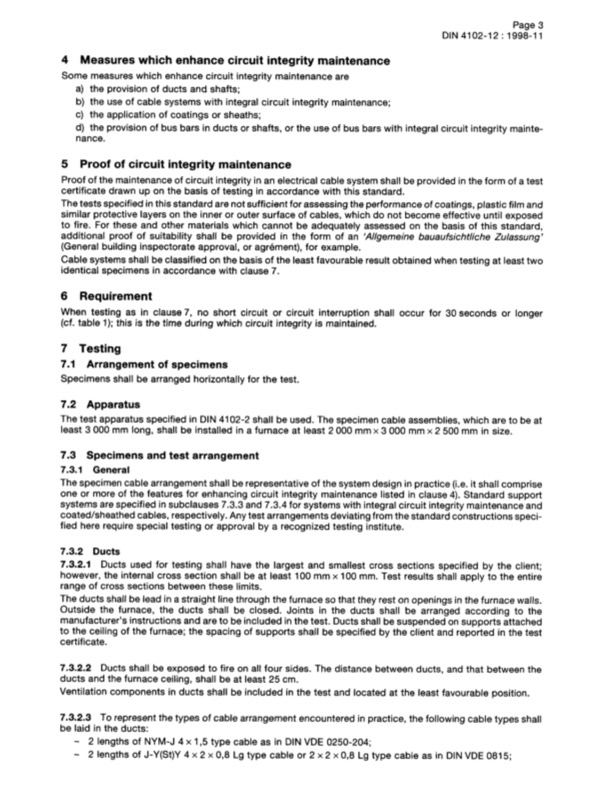

电缆和电缆支撑系统（梯子、电缆槽等）根据DIN 4102-12 标准要求必须作为一个整体系统进行测试。
因此，在测试构建过程中电缆和电缆支撑系统的整体搭建是必不可少的。

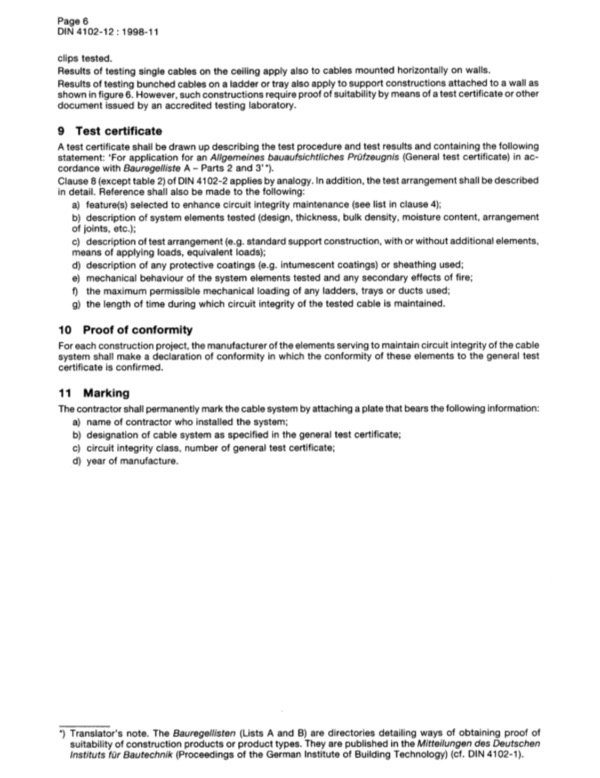

如果电缆支撑系统制造商需要获得DIN4102的认可的测试报告，他们必须使用有VDE耐火测试批准的电缆。

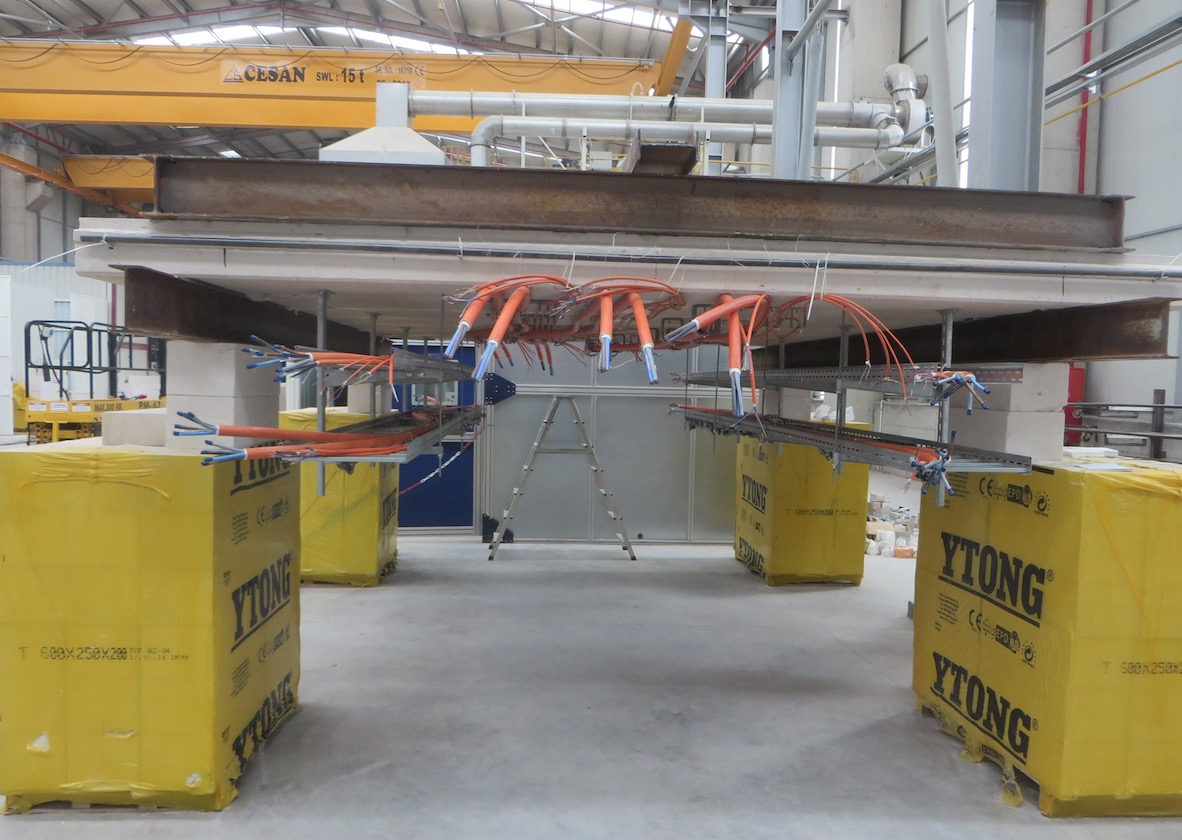

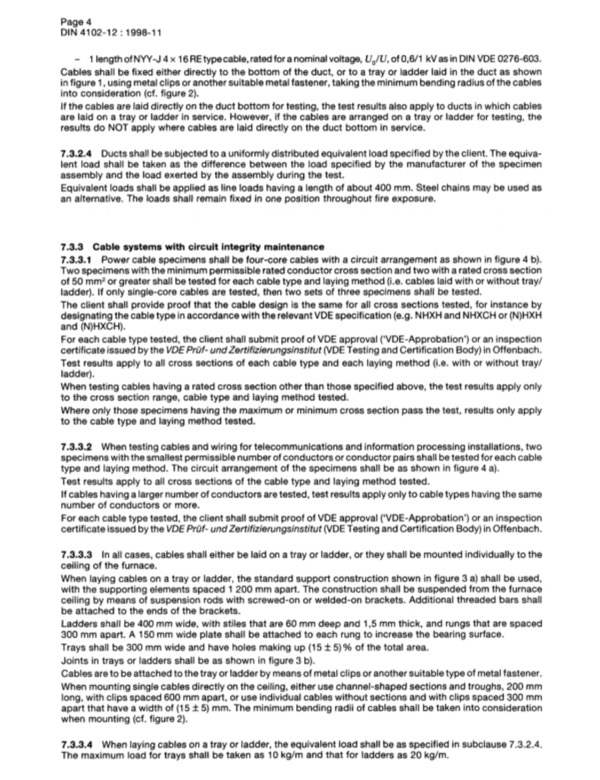

在一次测试中，我们最多可以测试120个核。对于每种类型的电缆，托盘中应使用一对电缆。实际上，这根电缆是一根电缆。请参见如下的照片。

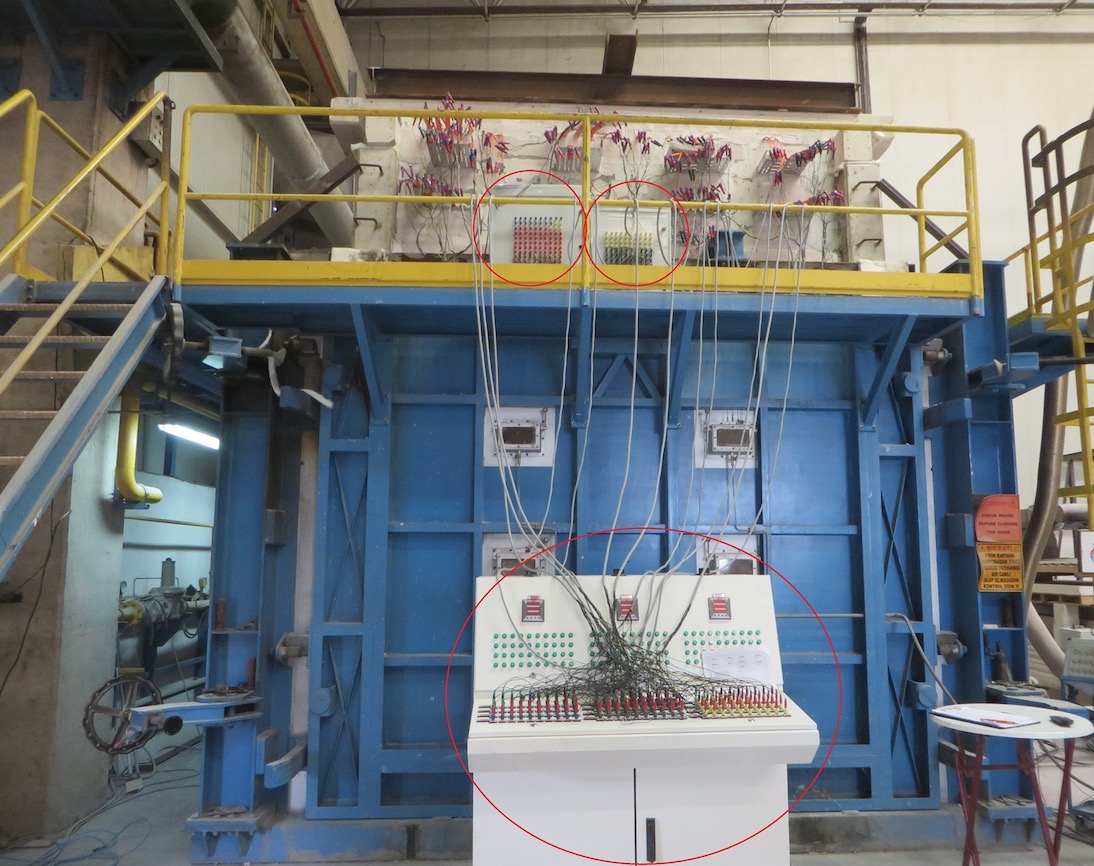

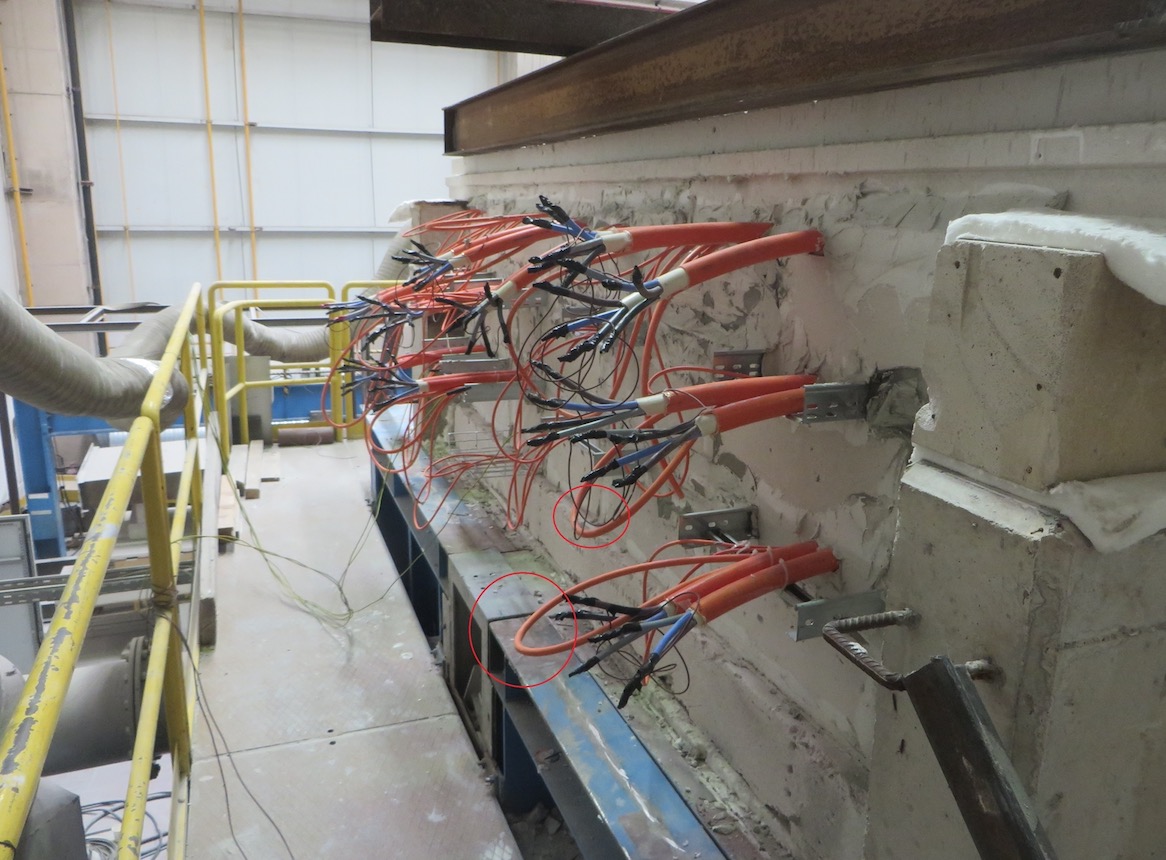

如照片所示，电缆从熔炉前部进入熔炉，然后从熔炉中退出，并在U形转弯后从同一位置返回。细电缆可以做成U形，但较粗的电缆通过接头从炉外连接。其中一对电缆连接到电容器以提供电流，另一对连接到保险丝以进行相位控制。连接到保险丝的这些电缆的芯数最多为120芯。如果要同时测试电源电缆和信号电缆，则应将电缆分组为40+40+40芯。电源电缆为400 V，信号电缆为110 V。根据装置的设计；我们可以40人一组调整电压。请参见下表示例。
|
|
Sibnal Cables (110 V) |
Power Cables (400 V) |
|
120 cores |
0 cores |
|
80 cores |
40 cores |
|
40 cores |
80 cores |
|
0 cores |
120 cores |

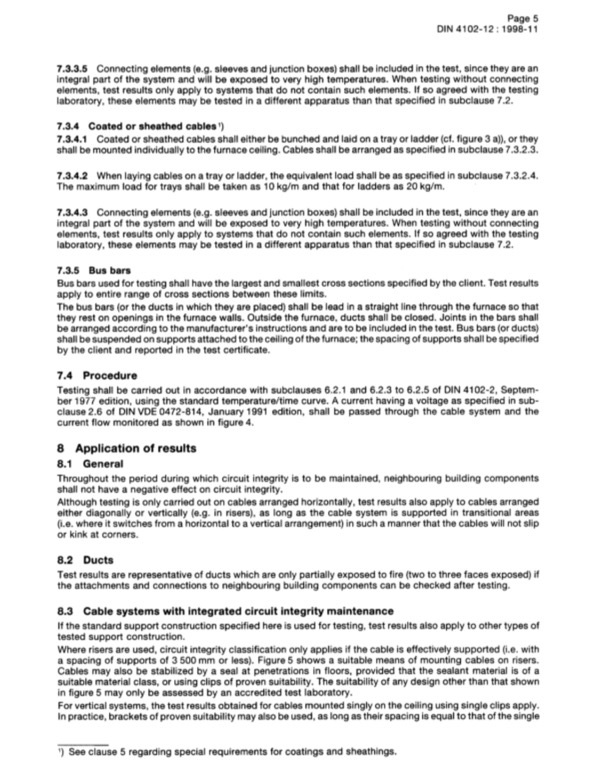

根据DIN 4102-12对熔炉进行加热。
温度在30分钟内达到800°C左右，在60分钟内达到900°C左右，在90分钟内达到1000°C左右。

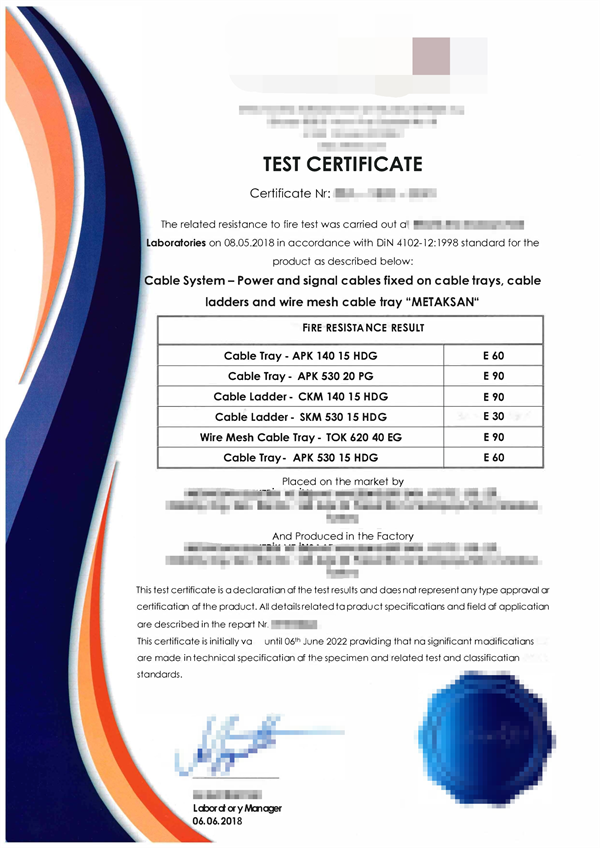

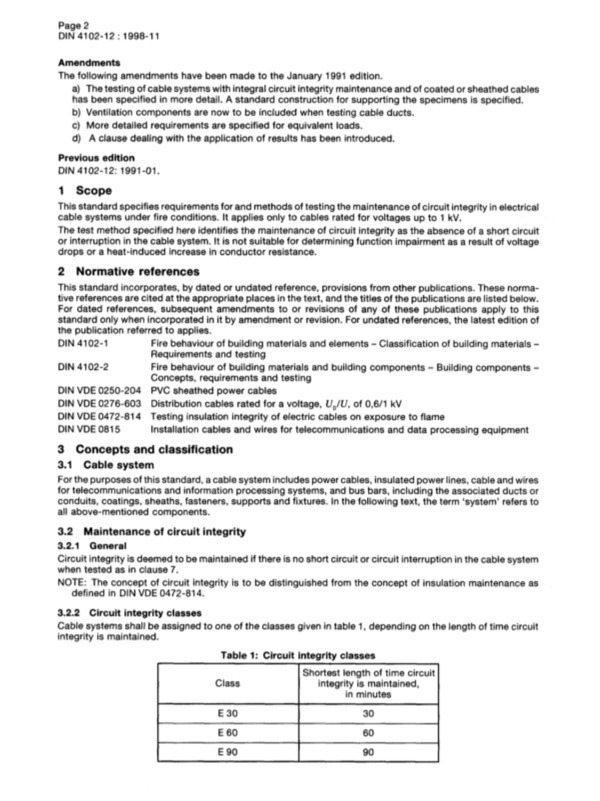

当熔炉根据时间-温度曲线加热时，保险丝将同时检查。分类为E30、E60和E90。请参见下面的示例分类表。
|
CABLE TRAYS |
POSITION 1 |
POSITION 2 |
POSITION 3 |
POSITION 4 |
||||
|
CABLES TYPES |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
|
TIME (MIN.) |
72 |
76 |
59 |
90 |
90 |
72 |
89 |
90 |
|
CLASSIFICATION |
E60 |
E60 |
E30 |
E90 |
E90 |
E60 |
E60 |
E90 |
Cable type 1: 4x1,5 Cable type 2: 4x50

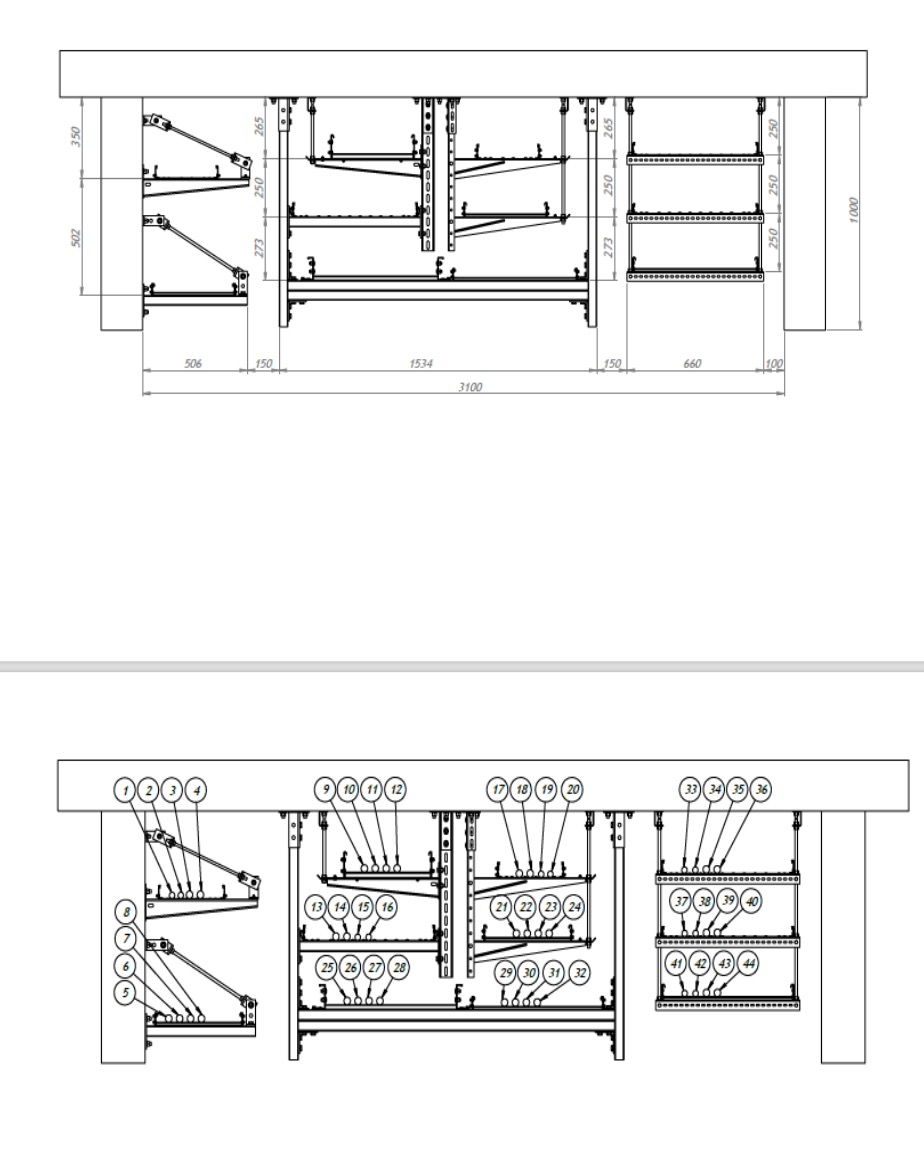

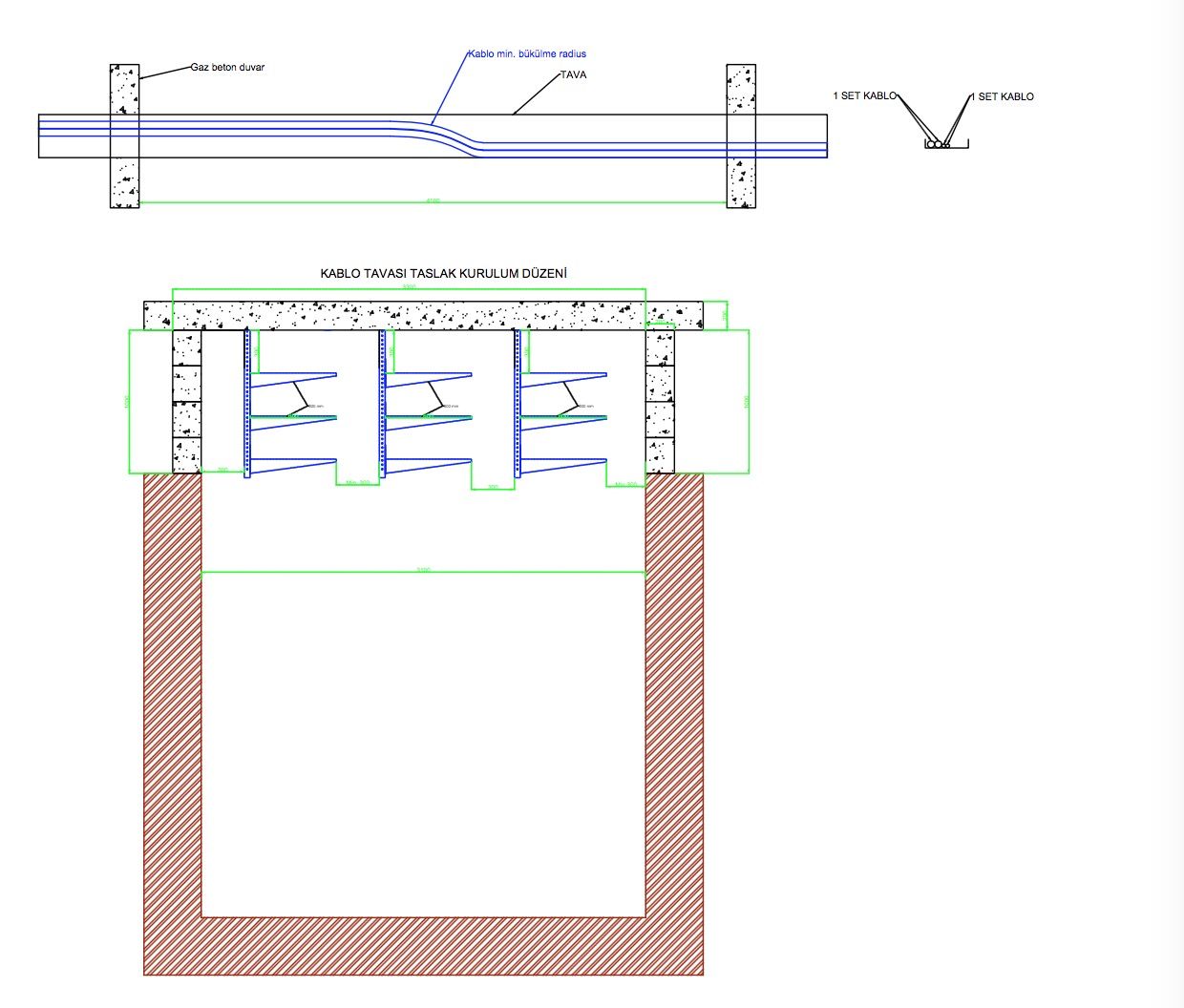

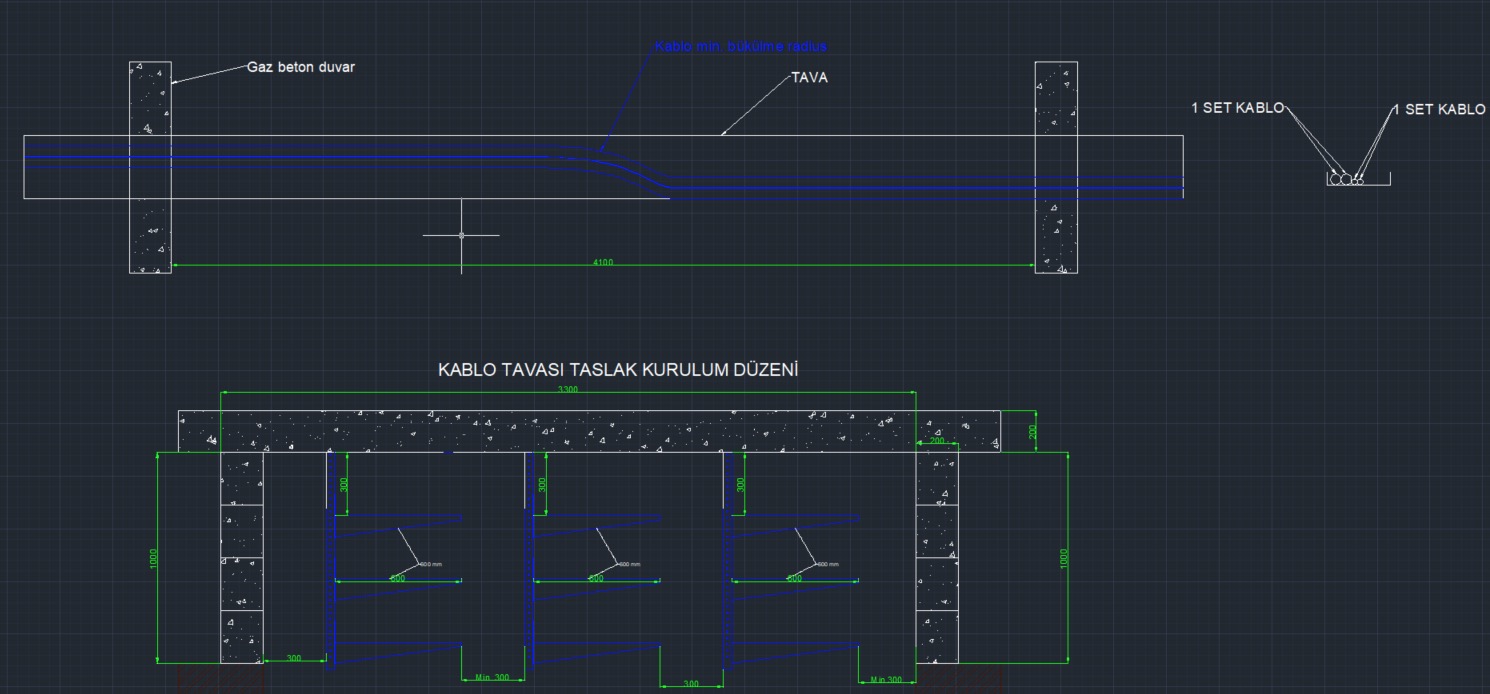

如下图中显示了炉尺寸的炉图纸。建筑物的天花板由加气混凝土天花板制成。
如果要求不同的结构，必须提前指定，因为加气混凝土天花板的某些定位销不合适。
例如，如果您需要混凝土天花板，我们必须等待2-3个月进行调节。此外，天花板系统底部可能发生剥落。这种剥落可能严重影响试验结果。侧墙由混凝土砌块制成。为了在熔炉中提供均匀的加热，电缆槽之间的距离应为250-300 mm。电缆必须像S形电缆一样安装在电缆槽中。请参见示例图纸。混凝土天花板系统报价一般不包括在初次报价中。如果您需要，我们可以为您准备，需要额外收费
您将有三天时间进行所有安装。我们有4米长，40公斤重的钢链。你可以用这些链条来增加重量。但是，如果您的设计需要不同的重量，则需要增加重量。安装过程完成后，我们的准备过程将持续大约一天(前壁和后壁的准备、试验前准备和连接程序等）。
托盘和/或梯子的长度必须为5.5 m。电缆槽中的电缆长度应为2 x 5.5 m。细电缆（如4 x 1.5 mm2）可放置11 m。但是，由于直径较厚的电缆（如4x50 mm2）不容易形成U形，因此应将其调整为2 x 5.5 m。

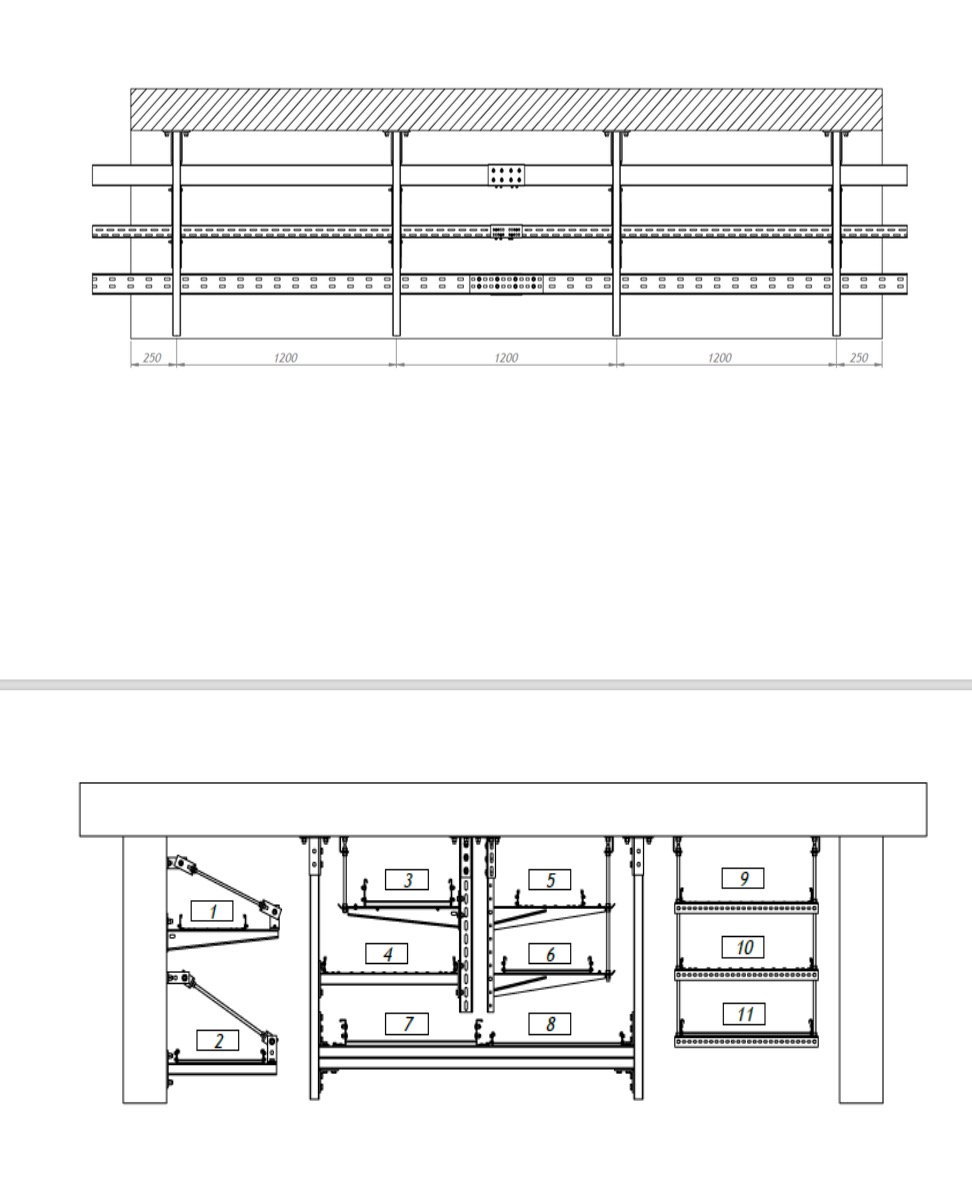

合同签订前申请人必须发送以下文件到实验室（可以参考如下示例图纸）。测试计划、测试前准备和控制过程以及报告阶段需要这些文件。

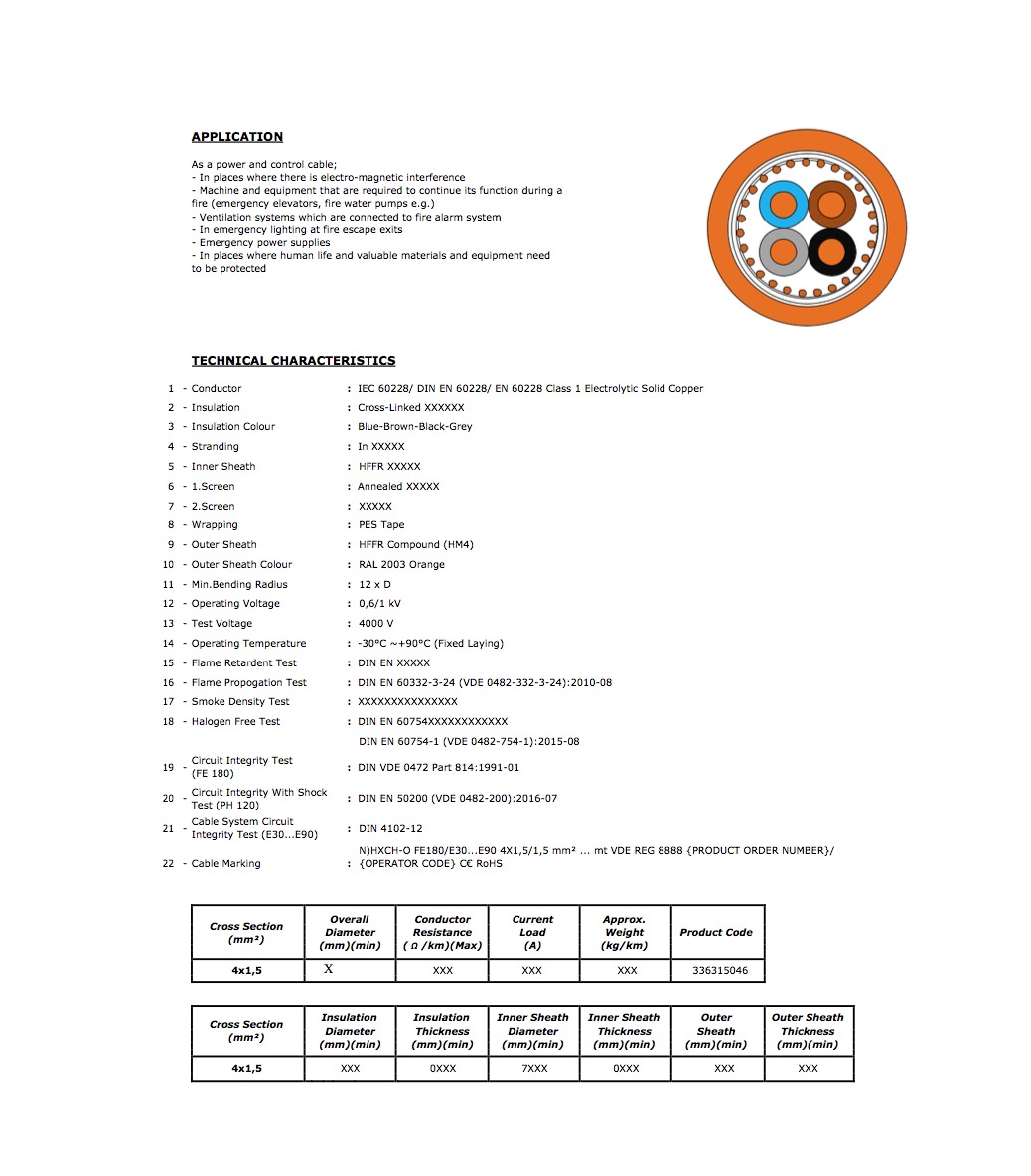

- 电缆的TDS

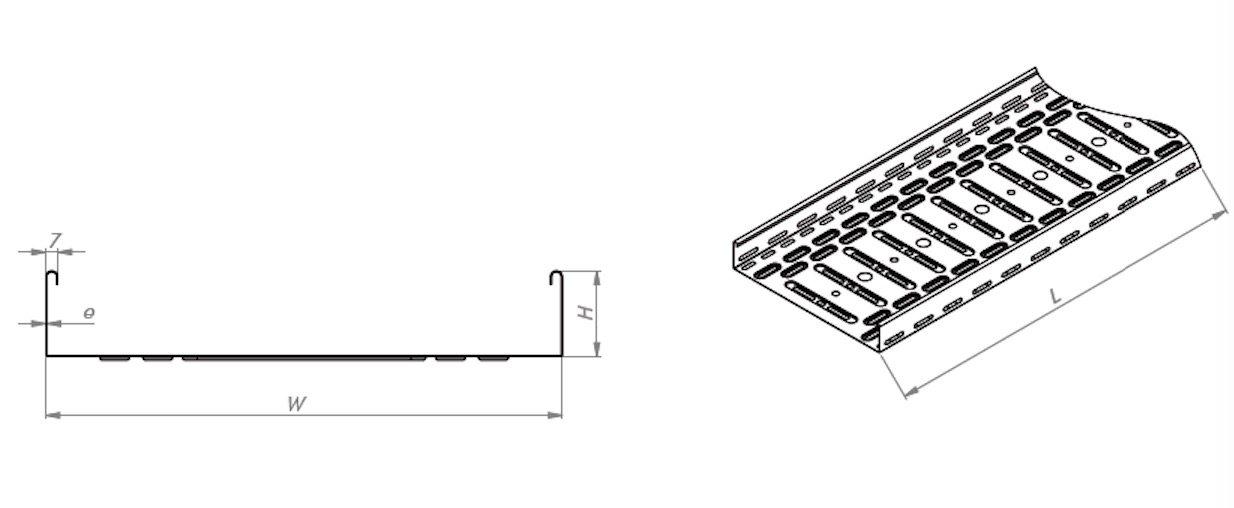

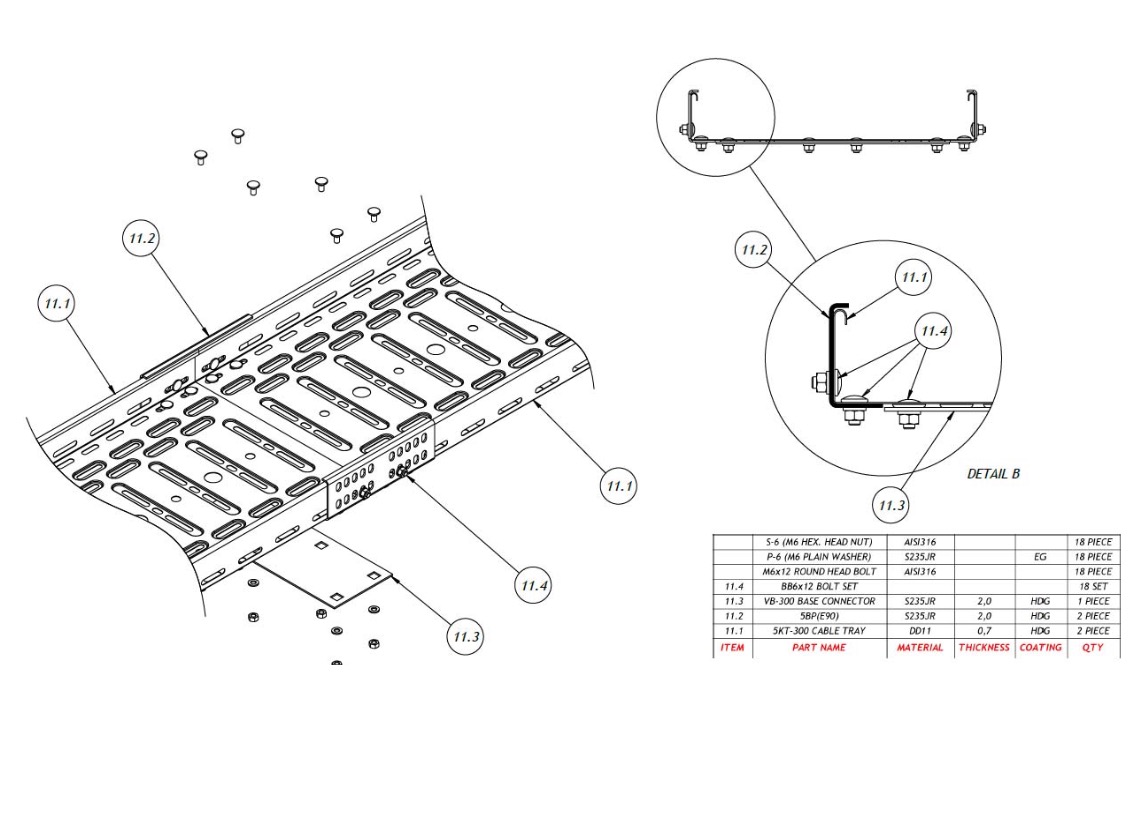

- 将要使用的电缆支撑系统组件的单独图纸（托盘、梯子、控制台、吊架装置等）
- 通过分离系统，指定excel表格中使用的所有产品的数量、尺寸、类型代码、产品材料属性和品牌信息，
- 显示哪个电缆用于哪个盘的系统前视图，
- 指定吊架间隔的系统侧视图，
- 天花板系统的详细信息
