Test or certification item 测试或认证名称: 数据线传输速率
Test or certification info 测试和认证相关内容:
USB 2.0 Group B-2高频测试
USB 2.0 Group B-2高频测试
|
Test Group/Test |
SPEC/Requirement |
|
B-2-1：D+/D-Pair Attenuation |
≥−1.02 dB @ 50 MHz
≥−1.43 dB @100 MHz
≥−2.40 dB @200 MHz
≥−4.35 dB @400 MHz |
|
B-2-2：D+/D- Pair Differential Impedance |
75 ohms to 105 ohms |
|
B-2-3：D+/D- Pair Propagation Delay |
20 ns max |
|
B-2-4：D+/D- Intra-Pair Skew |
100 ps max |
|
B-2-15：Rp resistor verification |
56 kΩ ± 5% |
|
B-2-16 : D+ and D- DC Resistance |
3.5 ohms max. |
USB 2.0 High Speed 眼图测试
Refer products 涉及产品: 数据线, USB线
Lead time 周期: 常规服务 regular service 9 工作日 working days （ URGENT service, to be confirm, 加急服务待定 ）
Sample size 送样规格: 3pcs finished products 三个成品
Others 其他信息:
Sample report 样本报告：

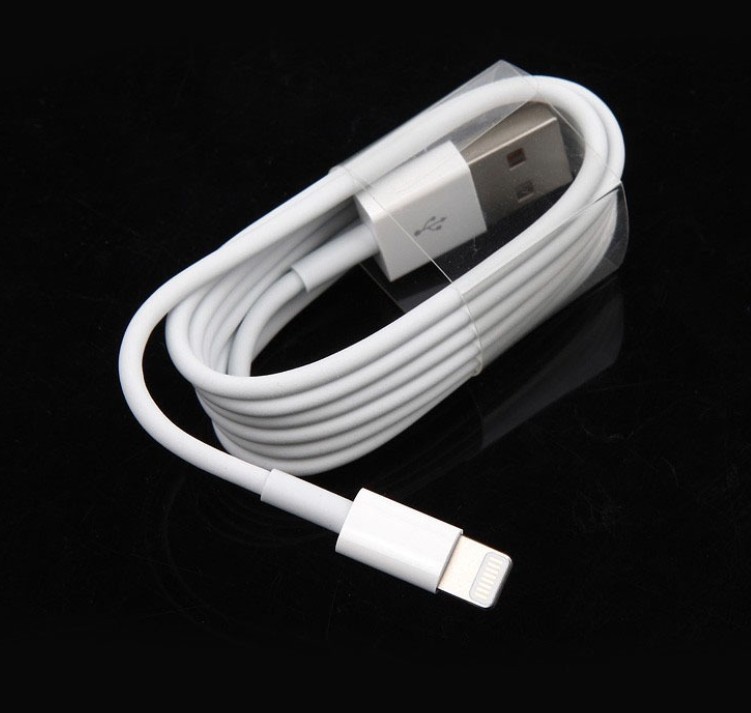

Photo for reference 涉及图片:
