数据线线缆的测试和认证

Responsive image

在欧洲,用于建筑结构布线的线缆,DIN EN 50173 或 IEC 11801)需要符合建筑产品法规(CPR)的要求
这些电缆必须根据其防火性能进行等级划分


根据标准 DIN EN 50173 IEC 11801 的结构化布线适用于以下几种不同的应用场景:

■    办公楼

■    工业设备

■    公寓

■    数据中心

■    建筑配套服务


Responsive image

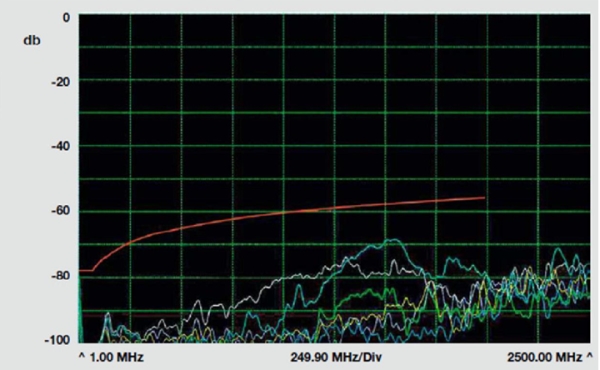

数据线缆测量技术

VDE 测试认证院使用最先进的高频测量技术来测量对称数据电缆的高频传输特性。与具有 BalUn 发射器(BalUns)的常规测量系统不同,是根据 IEC/ TR 61156-1-2 的无 BalUn

方法,以混合模式下记录 S 参数。 发射器没有带宽限制。 由于对称和不平衡信号分量都得到了专门评估,从而可避免由于错位而引起的测量误差。

使用 BalUns 可显著降低测量系统的动态性能。 无 BalUns 的高级测量方法中修正了这个缺点。 最后,必须为每个发射器记录参考曲线,以便在数学上消除测量装置对

结果的影响。 无 BalUns 的方法也避免了这些参考曲线的混淆和错误分配的风险。利用现代测量技术,VDE 测试认证院可以确定超出类别 8.2 要求的测量值。


Responsive image

 VDE高频传输性能证书

数据线缆产品的高频传输性能经 VDE 测试合格后,客户(例如制造商或经销商),会收到 VDE 高频传输性能证书。证书有效期为一年,可用于市场营销推广。该证书会

体现性能测试和相应传输类别并授权使用对应的 VDE 标志。此授权不要求工厂审查来监督其产品质量控制的持续性。一年后,如需更新证书,VDE 会对产品进行重新评估。

为了保证产品质量,我们还可以颁发结合市场监督的高频传输性能证书。为此 VDE将每年进行 2 次的市场抽样,并根据授权产品的性能要求进行测试。一旦出现缺陷,

VDE 会再次从市场抽样,测试费用由客户承担。缺陷项必须在 VDE-规定的期限内整改,以维持“HF 测试证书的有效性。

Responsive image
VDE 标志

根据相关标准和规范要求,对产品的所有质量特性以及所用材料进行综合测试评估,包括:

■   电气性能测试

标准 DIN EN 50289 系列


■  EMC 参数测试

标准 DIN EN 50289-1-6


■   材料性能测试

标准 DIN EN 50290 系列


■   机械性能测试

标准 DIN EN 60811 系列


■   环境测试

标准 DIN EN 60811 DIN EN 50289 系列


■   燃烧测试

标准 DIN EN 60332 系列


此外,为确保可持续性,还需进行工厂审查。 监控各个区域以确保产品质量的一致性。 如果满足所有要求,VDE 将会颁发证书。 制造商可以将 VDE 标记印在产品上,

也可以用于广告宣传。 VDE 证书不限定有效期。


VDE 通过定期工厂检查和抽样对产品质量和生产设备进行持续监督。


Sample report 样本报告:
